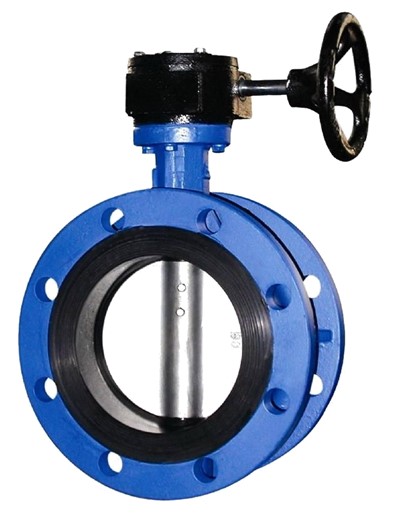

Vahvliliblikklapp koos tiguülekandega



Tiguülekandega liblikventiil suurte torude hõlpsaks käsitsi juhtimiseks. Iselukustuv käik hoiab asendit ilma pidurita. Ideaalne vee-, kanalisatsiooni- ja tööstussüsteemide jaoks.



Üksus	Spetsifikatsioon
Klapi tüüp	Vahvliliblikklapp koos tiguülekandega
Operatsioon	Käsitsi tiguülekanne (iselukustuv)
Nominaalsuurus	DN200 – DN1200
Surve reiting	PN10 / PN16 / ANSI150
Ühenduse tüüp	Vahvel (äärikute vahel)
Korpuse materjal	ASTM A536 / EN GJS-450 kõrgtugev malm
Plaadi materjal	SS304 / SS316 / Kaetud kõrgtugev malm
Istme materjal	EPDM / NBR / FKM / PTFE
Varre materjal	SS304 / SS316
Käiguarv	20:1 kuni 60:1 (olenevalt suurusest)
Käsiratta läbimõõt	200 mm kuni 400 mm
Käsiratas pöörleb (0 kraadist 90 kraadini)	5 kuni 15 pööret (ülekandearvu järgi)
Asukoha indikaator	Jah (suur sihverplaat, 0 kraadi kuni 90 kraadi)
Iselukustuv	Jah (tiguülekande disain)
Ülemine äärik	ISO 5211 (täiturmehhanismi teisendamiseks)
Katmine	Fusion Bonded Epoxy (250-300 mikronit)
Näost näkku	ISO 5752 seeria 20 (vahvel)
Standardid	ISO 5752 / EN 593 / API 609





Tiguülekanne muudab suured klapid kergesti keeratavaks
DN500 liblikklapp vajab kangi käepidemel üle 80 kg jõudu. Keegi ei saa nii lihtsalt pöörata. Meie tiguülekanne vähendab jõudu 40 kuni 1. Keerate väikest käsiratast väga vähese vaevaga. Ühe sõrmega saab juhtida DN600 klappi.

Iselukustuv käik hoiab asendit ilma piduriteta
Tigukäigu konstruktsioon lukustab end ise. Kui lõpetate käsiratta keeramise, jääb klapp täpselt sinna, kuhu te selle jätsite. Pidurit pole vaja. Käepideme rihm puudub. Klapp ei liigu isegi suure voolu- või rõhutõusu korral.

Sujuv, täpne ketta positsioneerimine
Käiguarv annab teile täpse kontrolli ketta asendi üle. Üks käsiratta täispööre liigutab ketast vaid 9 kraadi (40:1 käigu puhul). Saate reguleerida voolu väga täpselt. Seadke ventiil 10%, 30%, 50% või 75% avatuks.

Selge asukoha indikaator näitab plaadi nurka
Käiguajamil on suur, kergesti loetav asendinäidik. Näete ühe pilguga, kas klapp on avatud, suletud või osaliselt avatud. Näidik näitab 0 kraadi (suletud), 90 kraadi (avatud) ja iga vahepealset asendit. Ei mingit oletamist.





Vahvli disain säästab ruumi ja kaalu
Vahvli korpus sobib kahe toruääriku vahele. Ei mingeid täiendavaid äärikuid. DN600 klapi jaoks kaalub vahvlitüüp 195 kg. Äärikuga tüüp kaaluks üle 300 kg. Teie torutoed vajavad vähem tugevust.

Pehme kummist iste ei leki
EPDM iste surub tihedalt vastu ketta serva. Kui sulgete klapi, surub kumm kokku. Tihend muutub mullikindlaks. Vesi ei lähe läbi. Ei mingit raiskamist. Klientide kaebusi pole.

Madal voolutakistus säästab pumpamise energiat
Kui ketas on täielikult avatud, asetseb plaat servaga voolu suunas. Vesi liigub selle ümber väga väikese takistusega. Rõhu langus on minimaalne. Teie pump töötab vähem raskelt. Teie elektriarve väheneb iga kuu.

Nelja istmega materjalid saavad teie meediaga hakkama
EPDM veele ja pehmetele kemikaalidele. NBR õlidele ja kütustele. FKM (Viton) kõrgete temperatuuride ja agressiivsete vedelike jaoks. PTFE tugevate hapete ja toitlustuse jaoks. Rääkige meile oma meediast. Soovitame õiget istet.

Korrosioonikindel kate pikendab klapi eluiga
Katame iga klapi korpuse sulatatud epoksiidiga. Paksus on 250 kuni 300 mikronit. See kaitseb rooste, kemikaalide ja ilmastiku eest. Klapp kestab kauem kui selle ümber olevad torud.

Lihtne paigaldada mis tahes äärikute vahele
Keskenduge ventiil oma äärikute vahele. Sisestage poldid läbi mõlema ääriku ja klapi. Pingutage ristikujuliselt. Tihendeid pole vaja. Kummist iste tiheneb otse äärikute vastu.

Täiturmehhanism on tulevaseks automatiseerimiseks valmis
Ülemine äärik järgib ISO 5211 standardit. Kas on vaja hiljem automatiseerida? Eemaldage käsiratas. Pneumaatilise või elektrilise täiturmehhanismi polt. Käigukast jääb manuaalseks tagavaraks.

Loodud sagedaseks kasutamiseks
Kangi käepidemed kuluvad pärast paljusid tsükleid. Ussiülekanne on ehitatud tuhandeteks operatsioonideks. Hammasrattad on karastatud terasest. Laagrid on tihendatud. Saate paljudeks aastateks usaldusväärset teenindust.





Veeülekande vooluvõrk (DN350 ja suurem) – suured torujuhtmed vajavad usaldusväärseid isolatsiooniventiile. Tiguülekanne muudab kasutamise lihtsaks. Iselukustuv hoiab klapi paigal.

Pumbajaama tühjendustorud – kõrge rõhk ja vool pumba väljalaskeavadel. Tiguülekanne hoiab positsiooni dünaamiliste jõudude vastu. Operaatorid avavad ja sulgevad ventiilid ilma pingutuseta.

Toorvee sissevõtutorud – jõgede või järvede sisselaskeavade ventiilid on sageli suured ja raskesti ligipääsetavad. Tigukäik võimaldab ühel inimesel töötada ohutust kaugusest.

Reoveepuhastusjaama õhutusbasseinid – hooldustsüklite sagedane kasutamine. Tiguülekanne talub tuhandeid tsükleid kulumata. Iselukustuv väldib juhuslikku sulgemist.

HVAC jahutusveejaamad – suurtes hoonetes on kuni DN800 jahutusveetorud. Tiguülekande ventiilid annavad hoolduspersonalile voolu tasakaalustamise täpse juhtimise.

Tööstuslikud jahutustornid – suured jahutustornid vajavad suuri isolatsiooniventiile. Tigukäik muudab kvartaalse hoolduse lihtsaks. Asendiindikaator näitab klapi olekut eemalt.

Elektrijaama jahutusvesi – kondensaatori jahutusveetorud on sageli DN1000 või suuremad. Tigukäigukasti operaatorid tagavad sujuva töö. Iselukustumine on ohutuse seisukohalt ülioluline.

Magestamistehased – kõrgsurve ja söövitav merevesi. Valige SS316 ketas ja FKM iste. Tiguülekanne tagab membraanipuhastustsüklite täpse juhtimise.

Niisutuspiirkonna põhiliinid – suured kanalid ja torustikud vajavad suuri ventiile. Ussikäiku saab kasutada igaüks. Erilist tugevust pole vaja.

Tulekaitsesilmuse isoleerimine – suured tuletõrjeveekontuurid vajavad sektsiooniventiile. Tiguülekanne hoiab positsiooni usaldusväärselt. Käsiratast saab lukustada avatud või suletud asendis.

Paberi- ja tselluloositehased – laoliinid kuni DN800. Rasked tingimused vajavad vastupidavaid ventiile. Tiguülekanne talub sagedast kasutamist.

Kaevandusvesi – abrasiivne vesi vajab sagedast ventiilide hooldust. Tigukäik muudab avamise ja sulgemise lihtsaks. Vahetatav pesa pikendab klapi eluiga.





Meedia	Soovitatav iste	Plaadi materjal	Märkmed
Värske vesi	EPDM	SS304 või kaetud DI	Standardne valik
Toores vesi	EPDM	SS304	Sisaldab veidi setet
Reovesi	EPDM	SS304	Vastupidav reovee kemikaalidele
Merevesi	FKM või EPDM	SS316	SS316 on vajalik korrosiooni jaoks
Jahutatud vesi	EPDM	SS304	Soovitatav isolatsioon
Kuum vesi (80 kraadi)	EPDM	SS304	EPDM-i vahemikus
Kuum vesi (120 kraadi)	FKM	SS304	Kõrge temperatuuri valik
Õhk / suruõhk	EPDM	Kaetud DI	Madala hinnaga variant
Õlid/kütused	NBR	SS304	NBR talub õli paisumist
Kerged kemikaalid	EPDM	SS304	Kontrollige ühilduvust
Agressiivsed kemikaalid	FKM või PTFE	SS316	Konsulteerige meie inseneridega
Toidukaubad	EPDM või PTFE	SS316	Toidukõlblikud materjalid
Aur (madal rõhk)	PTFE	SS316	PTFE madala rõhuga auru jaoks





Komponent	Standardne materjal	Omadused	Täiendusvõimalus
Keha	Kõrgtugev malm ASTM A536 65-45-12	450 MPa tõmbetugevus, 12% venivus	SS316 söövitava keskkonna jaoks
Plaat	SS304	Hea vee korrosioonikindlus	SS316 (soolvesi), nailonkattega DI (abrasioon)
Iste	EPDM	-20 kraadi kuni 80 kraadi, suurepärane vee jaoks	NBR, FKM (Viton), PTFE
Vars	SS304	Hea tugevus, korrosioonikindel	SS316 soolase vee või kemikaalide jaoks
Käigukasti korpus	malm (värvitud)	Tugev, löögikindel	Alumiiniumsulam (kergem)
Hammasrattad	Karastatud teras	Kulumiskindel, pikk kasutusiga	Roostevaba teras toidu/farmaatsia jaoks
Laagrid	Tihendatud kuullaagrid	Madal hõõrdumine, hooldus puudub	Pronkshülsslaagrid
Käsiratas	Plastist käepidemega kõrgtugev malm	Vastupidav, mugav käepide	Roostevaba teras
Asukoha indikaator	Plastikust metallist osutiga	Selge, kergesti loetav	Roostevaba teras
Katmine	Fusion Bonded Epoxy	250-300 mikronit, RAL 5005 sinine	Kohandatud värv, polüuretaan





Tabalukuga käsiratas – lisage käsiratta rummule tabaluku rõngas. Lukustage klapp avatud, suletud või mis tahes asendisse. Oluline tulekaitse- ja turvarakenduste jaoks.

Laiendatud käsiratta võll – süvenditesse või sügavatesse võlvidesse paigaldatud ventiilidele. Võll ulatub klapist kuni maapinnani. Käivitage klapp kaevu sisenemata. Saadaval 1 m, 2 m või kohandatud pikkusega.

Kettrattaajam – õhuliinide või kõrgete lagede ventiilide jaoks. Käsiratta küljes ripub alla kett. Klapi käitamiseks tõmmake ketti. Redelit pole vaja.

Elektrilise täiturmehhanismi teisenduskomplekt – asendage käsiratas elektrilise ajamiga. Käik jääb paigale. Teisendage käsitsi automaatseks ilma ventiili torustikust eemaldamata.

Pneumaatilise täiturmehhanismi teisenduskomplekt – ohtlikele aladele, kus elekter pole lubatud. Pneumaatilise täiturmehhanismi polt. Kasutage töötamiseks taime suruõhku.

Piirlüliti kast – paigaldatakse käigukasti peale. Annab teie juhtimisruumile avatud/suletud elektrilise tagasiside. Töötab SCADA süsteemidega.

4-20 mA asendisaatja – voolu täpseks juhtimiseks. Saatja saadab ketta täpse asukoha (0% kuni 100%) teie juhtimissüsteemi.

Roostevabast terasest hammasratta korpus – toidu-, farmaatsia- ja söövitava keskkonna jaoks. Pole värvi, mida killustada. Lihtne puhastada. Ei hakka roostetama.

Varuistmete komplektid – täiendavad EPDM-, NBR-, FKM- või PTFE-istmed edaspidiseks asendamiseks. Soovitame ühte varu 10 klapi kohta.

Varu hammasrataste komplekt – hammasrattad on karastatud terasest ja kestavad palju aastaid. Kuid kriitiliste rakenduste jaoks annab varukäigukomplekt meelerahu.

Äärikupoltide komplektid – poldid, mutrid ja seibid vahvliklapi paigaldamiseks äärikute vahele. Õige pikkus vahvlitüübile. Hinne 8.8 tsingitud.

Tõsteaasad – suurte ventiilide jaoks (DN500 ja üle selle). Tõsteaasad kinnitatakse käigukasti külge. Kasutage klapi oma kohale tõstmiseks kraanat või tõstukit.

Isolatsioonikomplekt – külma vee rakenduste jaoks, kus kondensatsioon on probleem. Isolatsioon katab klapi korpust ja käigukasti. Hoiab ära tilkumise ja jää moodustumise.

Tulekindlad tihendid – istme ja tihendi spetsiaalne disain tuleohututeks rakendusteks. Vastab API 607-le. Hoiab klapi suletuna ka pärast tulekahju.





Õhutiheduse test (ISO 5208 määr A – leke puudub):

Sulgege klapp täielikult.

Rakendage ühele küljele 0,6 baari õhurõhku.

Kastke klapp vette.

Jälgige, kas mullid on 60 sekundit.

Tulemus: mullide puudumine tähendab, et leket pole. See on pehme istmega ventiilide rangeim test.

Istme hüdrostaatiline test (kõrge rõhk):

Sulgege klapp täielikult.

Rakendage veega 1,1-kordset nimirõhku (PN16 → 17,6 baari).

Hoidke survet 60 sekundit.

Mõõtke istet läbivat vett.

Tulemus: null leke on lubatud. Märkige tulemus testitunnistusele.

Hüdrostaatilise kesta test (keha tugevus):

Avage klapp osaliselt (et kaitsta istet ülekoormuse eest).

Täida keha veega.

Rakendage 1,5-kordset nimirõhku (PN16 → 24 baari).

Hoidke 60 sekundit.

Tulemus: vett ei voola läbi kerevalu, ketta või varre tihendite.
